TC.Fisica.Net
Módulo 004

Movimento Retilíneo Uniforme (MRU)
Análise Gráfica.

Data da última atualização : 29/04/2002
Imprimir esta página ! Atualizar esta página, agora !


Gráficos : É possível estabelecer a relação gráfica das grandezas envolvidas no estudo do MRU, a saber : "s x t" , "v x t" e "a x t", apresentados a seguir :

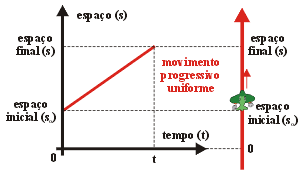

Movimento Retilíneo iniciado em espaço escalar positivo e a favor da orientação da trajetória, indicando velocidade escalar positiva e constante, fazendo com que a aceleração escalar seja nula.

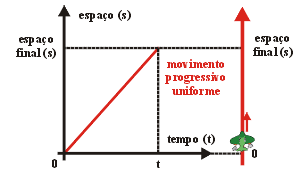

Movimento Retilíneo iniciado na origem dos espaços (zero) e a favor da orientação da trajetória, indicando velocidade escalar positiva e constante, fazendo com que a aceleração escalar seja nula.

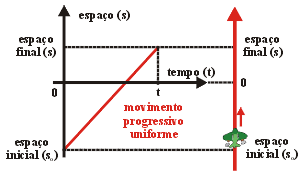

Movimento Retilíneo iniciado em espaço escalar negativo e a favor da orientação da trajetória, indicando velocidade escalar positiva e constante, fazendo com que a aceleração escalar seja nula.

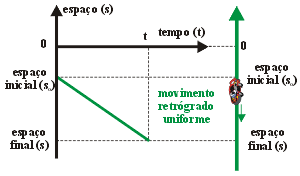

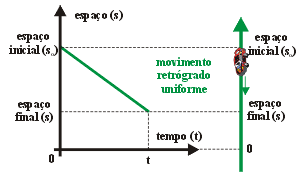

Movimento Retilíneo iniciado em espaço escalar positivo e contra a orientação da trajetória, indicando velocidade escalar negativa e constante, fazendo com que a aceleração escalar seja nula.

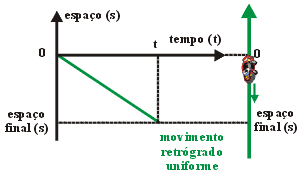

Movimento Retilíneo iniciado na origem dos espaços (zero) e contra a orientação da trajetória, indicando velocidade escalar negativa e constante, fazendo com que a aceleração escalar seja nula.

Movimento Retilíneo iniciado em espaço escalar negativo e contra a orientação da trajetória, indicando velocidade escalar negativa e constante, fazendo com que a aceleração escalar seja nula.

Propriedades Gráficas : Para os gráficos mostrados anteriormente, encontramos duas propriedades :

1° : Gráfico de espaço em função do tempo ("s x t") :

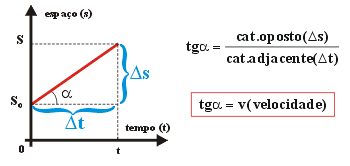

Para um movimeto progressivo, a tangente de inclinação da reta no gráfico de espaço por tempo ("s x t") indica o valor da velocidade (positiva) constante do MRU, mostrada no gráfico ao lado.

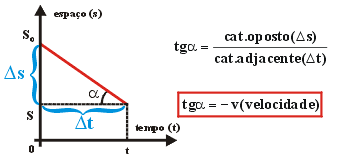

Para um movimeto retrógrado, a tangente de inclinação da reta no gráfico de espaço por tempo ("s x t") indica o valor da velocidade (negativa) constante do MRU, mostrada no gráfico ao lado.
2° : Gráfico de velocidade em função do tempo ("v x t") :

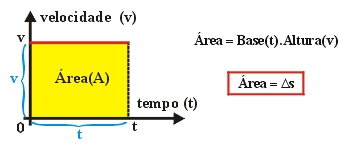

Para um movimeto progressivo (velocidade positiva), a área abaixo do gráfico até o eixo dos tempos ("v x t") indica o valor do espaço (positivo) percorrido no MRU, mostrado no gráfico ao lado.

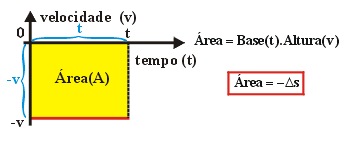

Para um movimeto retrógrado (velocidade negativa), a área acima do gráfico até o eixo dos tempos ("v x t") indica o valor do espaço (negativo) percorrido no MRU, mostrado no gráfico ao lado.
Resumindo : No gráfico de espaço, a tangente da inclinação fornece a velocidade e no gráfico de velocidade, a área até o eixo dos tempos fornece o espaço percorrido. Veja esquema ao lado :
